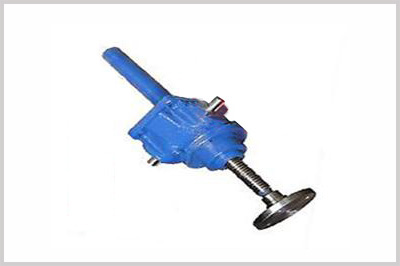

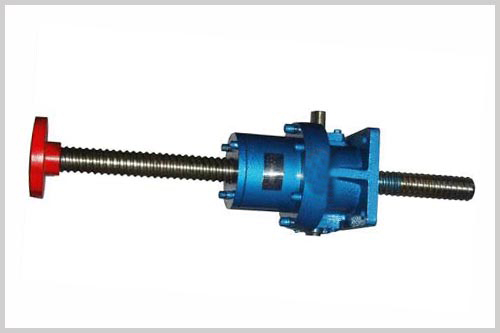

滾珠絲杠升降機是將回轉運動轉化為直線運動，或?qū)⒅本€運動轉化為回轉運動的理想的產品。

滾珠絲杠的結構：

   滾珠絲杠副的結構傳統分為內循環結構(以圓形反向器和橢圓形反向器為代表)和外循環結構(以插管為代表)兩種。這兩種結構也是常用的結構。這兩種結構性能沒有本質區別，只是內循環結構安裝連接尺寸小；外循環結構安裝連接尺寸大。目前，滾珠絲杠副的結構已有10多種，但比較常用的主要有：內循環結構；外循環結構；端蓋結構；蓋板結構。

滾珠絲杠原理：

     1、按照國標GB/T17587.3-1998及應用實例，滾珠絲桿升降機是用來將旋轉運動轉化為直線運動；或?qū)⒅本€運動轉化為旋轉運動的執行元件，并具有傳動效率高，定位準確等

     2、當滾珠絲杠升降機作為主動體時，螺母就會隨絲桿的轉動角度按照對應規格的導程轉化成直線運動，被動工件可以通過螺母座和螺母連接，從而實現對應的直線運動。

應用：

    行業包括:IT產業 、汽車、家用電器、工作機械、鐵路、鋼鐵、工程機械發電廠

滾珠螺旋升降機的特點：

1、高精度的保證

滾珠絲桿是用日本制造的世界高水平的機械設備連貫生產出來的，特別是在研削、組裝、檢查各工序的工廠環境方面,對溫度·濕度進行了嚴格的控制,由于完善的品質管理體制使精度得以充分保證。

2、與滑動絲杠副相比驅動力矩為1/3

滾珠絲桿升降機的絲杠軸與絲母之間有很多滾珠在做滾動運動,所以能得到較高的運動效率。與過去的滑動絲杠副相比驅動力矩達到1/3以下,即達到同樣運動結果所需的動力為使用滾動絲杠副的1/3。在省電方面很有幫助。

3、微進給可能

絲杠升降機由于是利用滾珠運動,所以啟動力矩極小,不會出現滑動運動那樣的爬行現象,能保證實現精確的微進給。

4、無側隙、剛性高

滾珠絲桿可以加予壓,由于予壓力可使軸向間隙達到負值,進而得到較高的剛性(滾珠絲杠內通過給滾珠加予壓力,在實際用于機械裝置等時,由于滾珠的斥力可使絲母部的剛性增強)。

5、高速進給可能

滾珠絲桿由于運動效率高、發熱小、所以可實現高速進給(運動)。
